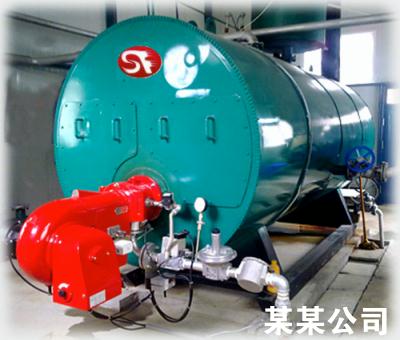

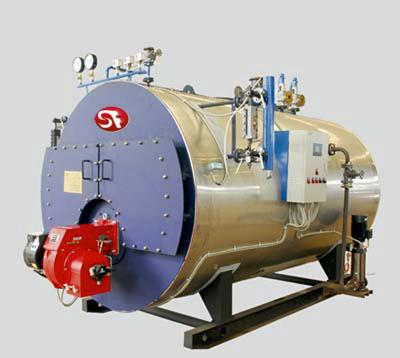

CWNS系列卧式燃气承压热水锅炉
![]()
公司名称: 河南省神风锅炉有限公司 产品型号: CWNS-Q 产品简介: CWNS型燃气热水锅炉为卧式快装内燃三回程火管锅炉。吸收了国际名牌锅炉最新传热方式,采取最佳外形设计方案,采用偏置炉胆湿背式结构,高温烟气依次冲刷第二及第三回程烟管,然后由后烟室经烟囱排入大气。锅炉装有活动的前后烟箱盖,使锅炉检修方便。锅炉配置技术性能良好的工业燃烧器,采用了燃烧自动比例调节,给水自动调节,程序启停,全自动运行等先进技术,并具有高低水位报警和极低水位、超高汽压、熄火等自动保护功能。该型锅炉具有结构紧凑、安全可靠、操作简便、安装迅速、污染少、噪音低、效率高等特点。
详细信息
CWNS型全自动燃气承压热水锅炉为快装卧式内燃三回程火管结构。采用偏置炉胆湿背式布置,高温烟气依次冲刷第二及第三回程烟管,然后由后烟室经烟囱排入大气。锅炉配置世界名牌燃烧器,采用了燃烧自动比例调节,给水自动调节,程序启停,自动运行等先进技术,并具有运行水温度控制、超温、超压熄火等自动保护功能。该型锅炉具有结构紧凑、安全可靠、操作简便、安装迅速、污染少、噪音低、效率高等特点。
燃料:燃油,燃气
适用范围:广泛适用于企业、宾馆、医院、写字楼、民用建筑等设施工业用汽和生活及采暖。
控制系统:我厂研制的CWNS型全自动燃油(气)常压热水锅炉,采用国际上较先进自动化程度较高的“百得”等国际知名全自动燃烧器作为主要燃烧设备,该燃烧器的燃烧程序由较先进的燃烧程序控制器控制,能实现燃油锅炉正常燃烧所必需的各种功能,能在正常状态、事故状态、能在非常情况下,自动实施保护性停炉,配以相应的温度控制器、压力比例调节器,实现高低温度指示、超压指示、调节,保证水位在正常范围内波动。
CWNS系列卧式燃气承压热水锅炉技术规范(1)
项目型号 CWNS0.7-95/70-Q CWNS1.05-95/70-Q CWNS1.4-95/70-Q CWNS2.1-95/70-Q CWNS2.8-95/70-Q 额定热功率 60万 90万 120万 180万 240万 额定热功率 0.7MW 1.05MW 1.4MW 2.1MW 2.8MW 工作压力 1.0Mpa 1.0Mpa 1.0Mpa 1.0Mpa 1.0Mpa 出水温度 95°C 95°C 95°C 95°C 95°C 回水温度 70°C 70°C 70°C 70°C 70°C 锅炉热效率 92.16% 92. % 92.11 % 92.05% 92.72 % 受热面积 31.8m2 35.75m2 58.4m2 81.35 m2 109 m2 耗天然气量 69.62 nm3/h 112.09 nm3/h 156.3nm3/h 228.9nm3/h 302.9nm3/h 耗煤气量 146.2nm3/h 254.9nm3/h 328.2nm3/h 480.6nm3/h 636.3nm3/h 耗液化气量 22.84 nm3/h 39.84nm3/h 51.28nm3/h 75.1 nm3/h 99.41nm3/h 排烟温度 140°C 164°C 143°C 157 °C 141°C 出水管DN 80mm 80mm 100mm 125mm 125mm 进水管DN 80mm 80mm 100mm 125mm 125mm 电动给水泵 JGGC2 JGGC2 JGGC2 JGGC2 JGGC2 烟囱 φ250 φ250 φ300 φ400 φ400 水处理 255/440-300 255/440-300 180/440-350 180/440-600 180/440-600 离子交换器 φ500 φ500 φ600 φ800 φ800 盐溶解器 φ500 φ500 φ600 φ800 φ800 百得燃烧器 BT75 BT100 BT120 BT300 BT350 整机重kg 4300 4450 5800 8000 9350 排污口DN 40mm 40mm 40mm 50mm 50mm 电源V/HZ 380/50 380/50 380/50 380/50 380/50 供暖面积m2 7500 11250 15000 22500 30000 外形尺寸长 3.00m 3.40m 4.06m 4.45m 5.56m 宽x高m 1.68x1.90 1.96x2.30 1.96x2.30 2.24x2.60 2.32x2.65
CWNS系列卧式燃气承压热水锅炉技术规范(2) 项目型号 CWNS0.35-95/70-Q CWNS1.8-95/70-Q CWNS5.6-95/70-Q CWNS4.2-95/70-Q CWNS7.0-95/70-Q 额定热功率 30万 150万 480万 360万 600万 额定热功率 0.35MW 1.8MW 5.6MW 4.2MW 7.0MW 工作压力 1.0Mpa 1.0Mpa 1.0Mpa 1.0Mpa 1.0Mpa 出水温度 95°C 95°C 95°C 95°C 95°C 回水温度 70°C 70°C 70°C 70°C 70°C 锅炉热效率 92.16% 92. % 92.11 % 92.49% 93 % 受热面积 12.9m2 59m2 189m2 158 m2 232 m2 耗天然气量 36.43nm3/h 197.8 nm3/h 615.3nm3/h 429.3nm3/h 789nm3/h 耗煤气量 76.5nm3/h 409.6nm3/h 1413.9nm3/h 901.6nm3/h 1611nm3/h 耗液化气量 11.95 nm3/h 62.08nm3/h 209.83nm3/h 140.88nm3/h 262nm3/h 排烟温度 138°C 164°C 143°C 146 °C 140°C 出水管DN 50mm 100mm 150mm 150mm 200mm 进水管DN 50mm 100mm 150mm 150mm 200mm 电动给水泵 JGGC2 JGGC2 JGGC2 JGGC2 JGGC4 烟囱 φ200 φ300 φ600 φ600 φ800 水处理 255/440-250 255/440-400 180/440-850 180/440-750 MG94-750S 离子交换器 φ500 φ600 φ1000 φ1000 φ1000 盐溶解器 φ500 φ600 φ1000 φ1000 φ1000 百得燃烧器 BT40 BT250 BT800 TS420 TS1000 供暖面积m2 3750 19000 60000 45000 75000 排污口DN 40mm 50mm 50mm 50mm 50mm 电源V/HZ 380/50 380/50 380/50 380/50 380/50 外形尺寸长 3.08m 4.25m 6.4m 5.5m 8.2m 宽m 1.3m 2.14m 2.9m 2.8m 3.3m 高m 1.68m 2.4m 3.0m 2.9m 3.5m
CWNS系列卧式燃气承压热水锅炉配置清单 序号 图号或型号 产品名称 数量 一 锅炉主机 1 CWNS 锅炉主机 1台 二 阀门仪表及安全附件 1 J44H-1.6C 出水阀PN1.6DN50 1个 2 J44H-1.6C 回水阀PN1.6DN50 1个 3 J44H-1.6C 截止阀PN1.6DN32 1个 4 J44H-1.6C 止回阀PN1.6DN32 1个 5 P48H-1.6Q 排污阀PN1.6DN50 2个 6 YCW5223-2-0 锅筒排污弯管Φ57x3.5 1个 7 YCW5223-1-0 给水弯管Φ38x3 1个 8 GB5780-86 螺栓M12X55 6个 9 GB6170-86 螺母M12 6个 10 GB5780-86 螺栓M16X70 68个 11 GB6170-86 螺母M16 68个 三 配套附机 1 YCQ55020-0-0 烟囱、弯头 1个 2 标配 分水缸 1台 3 美国弗莱克 水处理 1台 4 标配 燃烧机(意大利百得) 1台 5 CW519-0 控制柜(南京) 1个 6 标配 膨胀水箱 1台 7 YCY6307-1-0 平台、扶梯、观火视镜 1个 四 出厂技术资料 锅炉总图 1份 安装使用说明书 1份 产品出厂合格证 1份
