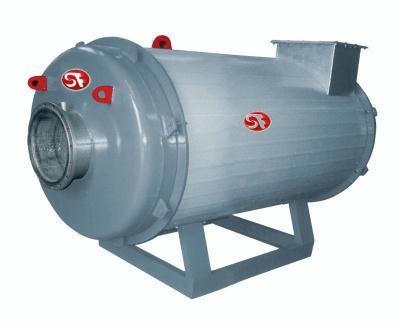

RF-Y(Q)系列燃油气热风炉

公司名称：	河南省神风锅炉有限公司
产品型号：	RF-Y(Q)系列燃油气热风炉
产品简介：	该热风炉的燃烧室与换热器合为一体，采用全钢板多层套筒式结构，其炉心下部为燃烧室，上部和四周为环行换热器，空气和烟气均是双回程，各行其道进行换热。为了提高热效率，采用多头螺旋槽片换热技术和紊流原理，减薄层流厚度，使空气和烟气在行进中不断交换旋向，大大强化了换热效果。

详细信息

RF-Y(Q)系列燃油(气)热风炉概述：

   RF-Y(Q)系列燃油(气)热风炉的燃料通过燃烧器燃烧，产生高温燃气。并借助具有强化换热措施的热风炉将高温燃气的热量传导给被加热的空气，高温燃气经热量散发后温度降低至250度以下由引风机排放大气。需加热的空气通过选配的鼓风机强送入热风炉，吸热后温度升至额定值从热风出口送出，当热风温度达到额定的上限温度时，燃烧器会自动停止燃烧或自动转为小火焰燃烧；当热风温度降低到额定的下限温度时，燃烧器又会重新点燃运行或转为大火燃烧，升温的速度可调进风阀来实现。

性能特点:
a、可以以煤、柴、油、气为燃料。 b、以洁净的热空气作为干燥介质，无污染。c、能耗低，热效率高。d、自动测温和显示。
e、操作简单，使用方便，配套设备全部国产，其性能指标达到国家先进水品水平。

适用范围：

  1.金属表面涂装--- 喷塑喷漆后的高温固化。
  2.制药工业--- 中草药材烘干。
  3.粮食加工业--- 粮食干燥淀粉干燥。
  4.食品工业--- 饼干烘烤、方便面、挂面烘干、传送带式烘干机。
  5.木材加工业--- 木材干燥、纤维板、多合板烘干。
  6.纺织印染--- 印花烘干、热定型、热风拉幅。
  7.化工工业--- 化工原料干燥。
  8.汽车工业--- 隧道式烘房



LRF-Y(Q)系列燃油燃气热风锅炉技术规范

型号	输出热量	输出风量	输出温度	耗油量
单位	kcal	M3/H	℃	kg/h
RFY-2.5	1.045×105	1500-560	60-200	4-5
RFY-4	1.672×105	3500-930	60-200	6-7
RFY-8	3.344×105	5600-1480	60-200	11.5-13.5
RFY-15	6.270×105	12000-2160	60-250	21.5-25
RFY-30	12.54×105	25000-4330	60-250	43-50
RFY-40	16.72×105	28000-5600	60-250	57-67
RFY-60	25.08×105	45000-8660	60-250	86-100
RFY-80	33.44×105	83000-12500	60-350	114-135
RFY-160	66.88×105	134400-23000	60-350	228-270
RFY-200	83.60×105	170000-28000	60-350	286-334



LRF-Y(Q)系列燃油燃气热风锅炉配置清单

序号	图号或型号	产品名称	产地
1	LRF	锅炉主机	神风
2	Y5-48	引风机	新乡
3	9-26	鼓风机	新乡
4	BT	百得燃烧机	意大利
5	厂标	烟囱	神风
6	标准配置	耐火砖	郑州
7	GB	螺栓、螺母	浙江
8	DX	电控柜	上海
9	YCF	鼓风接管	神风
10	YCF	引风接管	神风
11	YCF	弯头	神风
12		热风炉总图	1份
13		产品出厂合格证	1份
14		发货清单	1份
